產品介紹

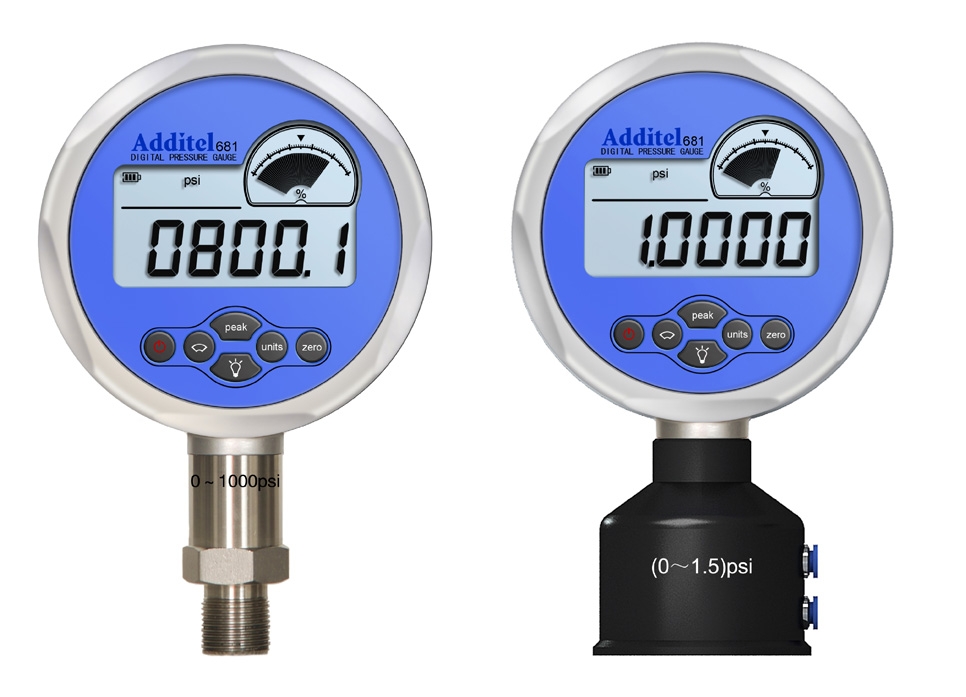

採用先進的微處理器技術和先進設備，優良的矽壓力傳感器，681系列數位壓力表提供壓力測量準確，可靠，經濟的解決方案。它們均具有完整功能和易於使用的特性。為了達到最佳的性能，每一個儀表之矽壓力傳感器組裝前已特別經過測試和篩選。681系列數位壓力表擁有無與倫比的性能和可靠性。最重要的是，他們的價格非常實惠。
特點
壓力範圍：-1bar~2500 bar，多種範圍可選擇,可客製化範圍
壓力精度：0.2/0.1/0.05 / 0.025 % F.S 四種精度,（-10°C至50°C）全範圍溫度補償
適合現場及實驗室之壓力的測量與比對，可取代指針式壓力錶
主要應用：校驗一般壓力錶/精密壓力錶/血壓計/其他壓力儀錶
壓力種類：表壓/微差壓/絕對壓力/複合壓力 (正負壓)
儀錶類型：基本型和本安防爆,盤面式等3種
顯示：藍色背光，5位數顯示
測量速度：可調整，一般3次/秒，最快10次/秒，最慢1次/6秒
單位：mmH2O、mmHG、inH2O、inHG、kGf/cm²、psi、kPa、MPa、Pa、mbar、bar單位的種類依範圍有所不同
供電方式：9V 鹼性電池1只，可接AC電源轉換器，電池具自動斷電功能
工作時間：依測量速度而定，速度為1次/6秒時，可連續工作5000小時
接頭：1/4”NPT，可客製化不同接頭規格
通訊介面：RS232
可選購ADT-9502/9506即時記錄或校正報告軟體
規格
環境
補償溫度：14°F至122°F（-10°C至50°C）
工作溫度*：14°F至122°F（-10°C至50°C）
儲存溫度：-4°F至158°F（-20°C至70°C）
濕度：<95％
壓力範圍和精度
|
表壓[1]
|
|
P / N
|
壓力範圍
|
介質[2]
|
精度（％FS）
|
爆破
壓力
|
|
（psi）
|
（bar）
|
|
V15
|
-15
|
-1.0
|
G
|
0.02
|
3×
|
|
GP2
|
2
|
0.16
|
G
|
0.05
|
3×
|
|
GP5
|
五
|
0.35
|
G
|
0.05
|
3×
|
|
GP10
|
10
|
0.7
|
G
|
0.02
|
3×
|
|
GP15
|
15
|
1.0
|
G
|
0.02
|
3×
|
|
GP30
|
三十
|
2.0
|
G
|
0.02
|
3×
|
|
GP50
|
50
|
3.5
|
G，L
|
0.02
|
3×
|
|
GP100
|
100
|
7
|
G，L
|
0.02
|
3×
|
|
GP300
|
300
|
20
|
G，L
|
0.02
|
3×
|
|
GP500
|
500
|
35
|
G，L
|
0.02
|
3×
|
|
GP600
|
600
|
40
|
G，L
|
0.02
|
3×
|
|
GP1K
|
1000
|
70
|
G，L
|
0.02
|
2×
|
|
GP2K
|
2000
|
140
|
G，L
|
0.02
|
3×
|
|
GP3K
|
3000
|
200
|
G，L
|
0.02
|
3×
|
|
GP5K
|
5000
|
350
|
G，L
|
0.02
|
3×
|
|
GP10K
|
萬
|
700
|
G，L
|
0.02
|
2×
|
|
GP15K
|
15000
|
1000
|
G，L
|
0.05
|
2×
|
|
GP20K
|
20000
|
1400
|
G，L
|
0.05
|
1.5×
|
|
GP25K
|
25000
|
1600
|
G，L
|
0.1
|
1.5×
|
|
GP30K
|
30000
|
2000
|
G，L
|
0.1
|
1.5×
|
|
GP36K
|
36000
|
2500
|
G，L
|
0.1
|
1.5×
|
|
GP40K
|
40000
|
2800
|
G，L
|
0.1
|
1.35×
|
|
GP50K
|
50000
|
3500
|
G，L
|
0.1
|
1.2×
|
|
GP60K
|
60000
|
4200
|
G，L
|
0.1
|
1.1×
|
注：
[1]。以上1000psi的密封式壓力
[2]。G =氣體，L =液體
|
|
複合壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破
壓力
|
|
（psi）
|
（bar）
|
|
CP2
|
±2
|
±0.16
|
G
|
0.05
|
3×
|
|
CP5
|
±5
|
±0.35
|
G
|
0.02
|
3×
|
|
CP10
|
±10
|
±0.7
|
G
|
0.02
|
3×
|
|
CP15
|
±15
|
±1
|
G
|
0.02
|
3×
|
|
CP30
|
-15至30
|
-1到2
|
G
|
0.02
|
3×
|
|
CP100
|
-15至100
|
-1到7
|
G，L
|
0.02
|
3×
|
|
CP300
|
-15至300
|
-1到20
|
G，L
|
0.02
|
3×
|
|
絕對壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破壓力
|
|
（psi）
|
（bar）
|
|
AP5
|
五
|
0.35
|
G
|
0.1
|
3×
|
|
AP10
|
10
|
0.7
|
G
|
0.1
|
3×
|
|
AP15
|
15
|
1.0
|
G
|
0.1
|
3×
|
|
AP30
|
三十
|
2.0
|
G
|
0.1
|
3×
|
|
AP50
|
50
|
3.5
|
G
|
0.1
|
3×
|
|
AP100
|
100
|
7
|
G，L
|
0.05（0.1）
|
3×
|
|
AP300
|
300
|
20
|
G，L
|
0.05（0.1）
|
3×
|
|
AP500
|
500
|
35
|
G，L
|
0.05（0.1）
|
3×
|
|
AP1K
|
1000
|
70
|
G，L
|
0.05（0.1）
|
2×
|
|
AP3K
|
3000
|
200
|
G，L
|
0.05（0.1）
|
3×
|
|
AP5K
|
5000
|
350
|
G，L
|
0.05（0.1）
|
3×
|
|
|
微差壓力
|
|
P / N
|
壓力範圍
|
介質
|
精度（％FS）
|
爆破
壓力
|
|
（inH2O）
|
（mbar）
|
|
DP1
|
±1
|
±2.5
|
G
|
0.05
|
100×
|
|
DP2
|
±2
|
±5.0
|
G
|
0.05
|
100×
|
|
DP5
|
±5
|
±10
|
G
|
0.05
|
50×
|
|
DP10
|
±10
|
±25
|
G
|
0.05
|
20×
|
|
DP20
|
±20
|
±50
|
G
|
0.05
|
20×
|
|
DP30
|
±30
|
±75
|
G
|
0.05
|
15×
|
|
DP50
|
±50
|
±160
|
G
|
0.05
|
3×
|
|
DP150
|
±150
|
±350
|
G
|
0.02
|
3×
|
|
DP300
|
±300
|
±700
|
G
|
0.02
|
3×
|
*一年精度（包括每年的穩定性）除DP1和DP2範圍
是0.05％FS校準精度和0.05％FS每年穩定。
|
|
下載
ADT 681/681 IS 精密數位壓力表型錄
